800mmの打撃500トン炭鉱会社のための横の油圧出版物

採鉱の適用使用のための横の油圧出版物200~500トンの

適用規模:

横の油圧出版物はブレーキドラムおよびモーター軸受け油圧カップリングのギヤ単位、ドラム、車輪、分解、等の小組立部品の分解およびアセンブリのために適当である。それは採鉱の圧延素材のシャフトおよび車輪の土台そして降りることのためにまた適当である。出版物は炭鉱会社の維持研修会で広く利用されている。


技術的な変数:

（*Above変数は参照のためである。それは顧客の実際の条件によって変更することができる。）

構造および特徴:

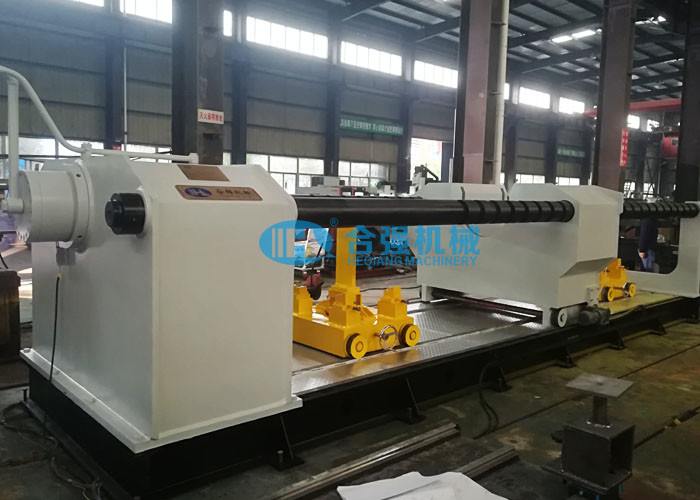

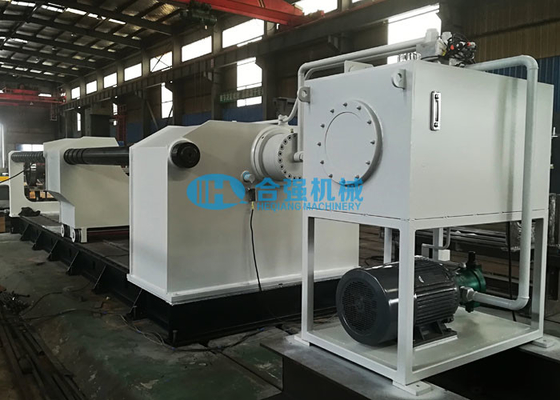

• 横の油圧出版物は機械フレーム、ラム シリンダー、カリパスのメカニズム、サポート トロリー、油圧装置、電気制御システムおよび工具細工で主に構成される。
• 機械フレームはシャーシ、シリンダー コラム、移動可能なコラム、後部コラムおよびサポート棒から成っている。シリンダー コラムおよび移動可能なコラムは2本のサポート棒で力フレームを形作るために一緒に結合される。後部コラムはこれら二つのサポート棒を支えることである。
• シリンダー コラム、移動可能なコラムおよび後部コラムは投げられた鋼鉄および鋼板によって完全に溶接され、シャーシは鋼板およびセクション鋼鉄によって溶接される。すべては遂行された焼きなましの処置である。
• 移動可能なコラムは減力剤モーターによってシャーシで動くために運転される。
• カリパスのメカニズムは移動可能なコラムで取付けられ、手動で開閉されるできる。それが開いたら、移動可能なコラムはサポート棒に沿って動かすことができる。それが閉まった場合、移動可能なコラムは位置でサポート棒との全体を形作るために締まり。
• 2つのサポート トロリーが工作物を握るのに使用されている。それは実際の操作の条件に従ってクレーンによって移動可能なコラムの前部か後部に置くことができる。工作物がラムによって押される場合、トロリーは摩擦力による移動に続く。力無し自体。サポート高さは手動で整えることができる。
• 出版物はボタンの制御局を通して制御される。

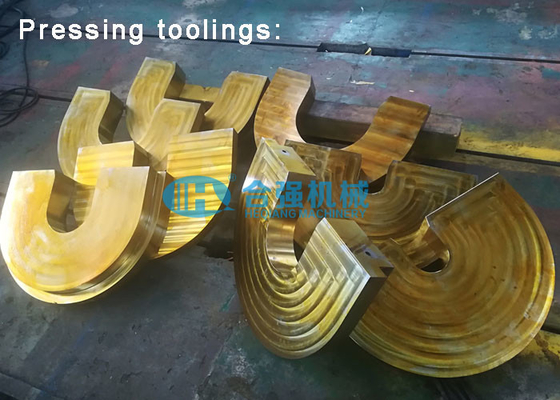

• 出版物は異なったタイプの工作物に工具細工を押すことを与えられる。


技術的な文書:

次の技術的な文書は機械と共に英語の3つのハード コピーそして軟調コピーの配達時供給される:

• 維持管理の使用説明書;
• 概要の整理のデッサン、油圧図式的な図表、電気図式的な図表;
• 基礎図;
• 予備品および特別な用具のリスト;
• プロダクト証明書/工場受諾証明書（1つの原物）。
