4m/min 120mmの版の曲がる機械、4つのローラーの版の圧延機
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 版の曲がる機械 | 使用法: | 金属板の版の曲がること |
|---|---|---|---|
| 適用: | 風力および造船業等 | 版の厚さ: | 120mmの最高 |
| 版の幅: | 3200mmの最高 | 版の降伏強さ: | 345MPA |
| 仕事のローラーQty: | 4pcs | 圧延の速度: | 4m/min |
| ハイライト: | 120mmの版の曲がる機械,245MPa版の曲がる機械,4m/min 4ローラーの版の圧延機 |
||

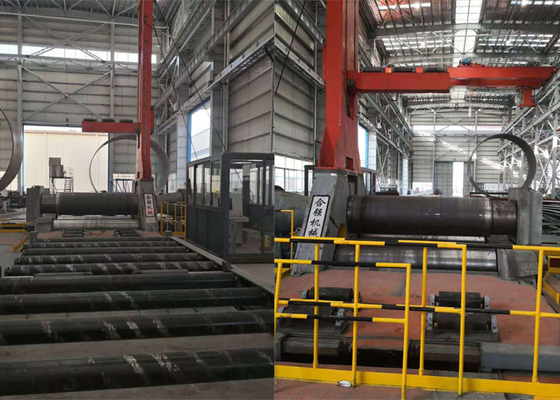

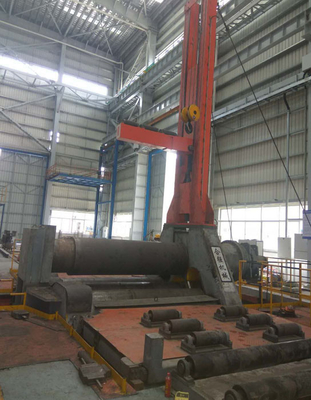

120mmの厚い版4のローラーの版の圧延機NCは油圧ドライブを制御した
機械特徴:
- NCは油圧ドライブ4ロール版の曲がる機械を制御した。
- 版の曲がり、巻く機能を使って
- 版の前曲がる機能を使って。
- 上サポート、側面サポートおよび自動供給のテーブルを使って。
- 版の前曲がり、曲がる仕事を完了する一度だけの供給。
- 上部ロールおよび低いロールはメイン ドライブ ロールである。力は油圧モーターおよび惑星の減力剤を通した上部および下のロールと版の圧延にトルクを提供する一致する。
- 上部ロール位置は固定される。低いロールは版を締め金で止めるために上下に上下に動くことができる。
- すべての仕事ロール新型圧延の製造所圧延軸受けを採用するため。
- すべての仕事ロールは硬度HB260~300の42CrMo鍛造材の製造される。
- 版の両端および補助装置の助けなしで円柱およびアークの貝の圧延の前曲がることを完了するために与える1回。それはまた薄板金のある特定の形づき、水平になることを遂行でき残りのまっすぐな端は小さい。
- デジタル表示装置、PLC制御。視覚入力、プロセス パラメータを貯えるため変更し、編集し。
主要な技術的な変数:
| 機械タイプ | 4つのロール版の曲がる機械NCは油圧ドライブを制御した |
| モデルいいえ。 | HQW12-120x3200 |
| 仕事ロールqty | 4pcs （1つの上部ロール、1の低いロールおよび2つの側面ロール） |
| 上部ロールの直径 | 930のmm |
| 低いロールの直径 | 770のmm |
| 側面ロールの直径 | 630のmm |
| 上部ロールのDownforce | 1700トン |
| 最高の版の転がり厚さ | 120のmm （Q345版） |
| 最高の前曲がる厚さ | 80のmm （Q345版） |
| 最高の版の幅 | 3200のmm （Q345版） |
| 版の収穫の限界 | 345 MPa |
| 最低の転がり直径 | 4000のmm （満載の下で） |
| 残りのまっすぐな端の長さ | 版の厚さの2.5時 |
| 版の転がり速度 | approx.4 m/min |
| 総設置済み力 | approx.650 kW |
| 側面ロール持ち上がるタイプ | 傾向がある直線持ち上がること |
| 上部ロール ドライブ モード | 油圧モーターおよび惑星の減力剤 |
| 低いロール ドライブ モード | 油圧モーターおよび惑星の減力剤 |
| 油圧オイルの冷却モード | 冷却用空気の状態 |
| 自動供給のテーブル |
集中装置が付いている油圧ドライブ ロール テーブル。 最大負荷45トン。 |

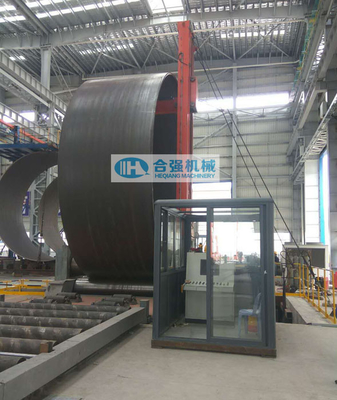

| 上サポート | それは重量内のΦ4~8mのシリンダー貝を支えることができる45トン。 |
| 側面は支える | 側面に与え、排出することの各サポート |
*Above変数は表して、顧客の実際の条件によって変更することができる。）
